TTDM系列絕緣穿刺線夾(1KV)

產品中心

TTDM系列絕緣穿刺線夾(1KV)

TTDM系列絕緣穿刺線夾(1KV)

如果您有任何問題可以聯系我們！
聯系我們
單力矩螺母
Single-torque nut
單力矩螺母
Single-torque nut
雙力矩螺母
Double-torque nut
連接示意圖
Schematic diagram of connection

一、產品概述 Gener
1. 用于建筑配電系統絕緣電纜支接、低壓架空絕緣電纜連接、低壓絕緣進戶電纜支接、路配 電 系燈統等。
2. 主線：絕緣銅或鋁
3. 支線：絕緣銅或鋁
4. 可帶電或停電作業
5. 穿刺線夾主體采用高強度，抗機械變化和氣候變化的絕緣材料制成。
6. 配有緊固力矩螺母的螺釘經抗腐蝕處理，力矩螺母使安裝更簡便、安全、快捷，其恒定刺壓力穿可確保電纜連接達到需要的電氣效果。
7. 穿刺線夾具有防水功能，可在水中耐受電壓6KV無擊穿現象。
8. 密封防水支線端蓋，可防止水浸入支接導線，支線端可根據需要左側或右側分支。
1. Used for branch connection of insulated cable for architectural distribution system, connection of LV overhead insulated cable,branch connection of LV insulated service-entrance cable, distribution system of streetlight, etc.
2. Main line: Insulated copper or aluminum
3. Branch line: Insulated copper or aluminum
4. Live-line work or power-cut work is allowable
5. Main body of connector is made of high strength insulating material that anti mechanical change or climatic variation.
6. The screw that is equipped with fastening torque nut is anticorrosion treated, the torque nut enables the installation to be much simple, safe and quick, its constant puncturing pressure guarantees best electrical effect for the cable connection.
7. The connector is featured with property of waterproof, it is able to withstand voltage of 6KV in water without breakdown phenomenon.
8. The waterproof sealing end cap of branch line prevents water fromentering into the branch connected conductor. It can be branched on the left or right side according to the demand.
力矩螺母
Torque nut		 可左支接
Left branch
connection is available		 可右支接
Right branch connection
is available
1. 裝安簡便
①無需剝?nèi)ル娎|絕緣層、無需截斷主電纜即可做電纜分支，接頭完全防水密封絕緣。
②可帶電作業，可在電纜任意位置做分支。安裝時只需套簡板手。
2. 使用安全
①耐扭曲、防震、防水，防電化，防腐蝕老化。無需維護。
3. 節約成本
①建筑中應用，安裝空間極小，節省橋架和土建費用，無需終端箱、分線箱，無需電纜線 ， 節 約 電 纜返投資，性價比高于傳統連接方式。
②廣泛用于城網、農網絕緣化改造。
1. Easy installation
①Without stripped cable insulation layer，the cable can be cut without doing cable branch connector completely sealed waterproof insulation
②Operations can be charged，can be done anywhere in the cable branch Only at the time of installation Wrench
2. The use of safety
①Resistance distorted，earthquakes，flood prevention，electricity，and anti-corrosion aging Maintenance-free
3. Cost savings
①Construction applications，minimal installation space，and the civil engineering costs savings bridge without terminal box，splitter box without cables back to the line，saving cable investment cost-effective than traditional connections
②Widely used in city networks，insulating transformation of the rural power grids
可根據分支線的插入方向來改變防水支線帽的安放位置支線帽可隨意拆卸和安裝要保證力矩螺母面向操作人員。
The placing position of waterproof branch wire cap that may be assembled and disassembled randomly can be changed according to theinsertiondirectionofbranch wire. And, the torque nut must be faced to
the operator.

1.安裝前請檢查穿刺線夾是否適用于導線。
2.絕緣穿刺線閃適用于單層絕緣導線。
3.絕緣穿刺線夾可以被拆卸，但不可重復使用。
4.導線需清潔，無損傷。
5.如溫度低于-10℃，請加熱導線外皮。
1.Before installing the piercing connector, check whether it is suitable for the conductor or not.
2.The insulation piercing connector is suitable for the single-layer insulating conductor.
3.The insulation piercing connector may be disassembled, but the repeated use is unallowable.
4.The conductor needs cleaning, and it should be perfect.
5.If the temperature is lower than -10℃, please heat the outer layer of conductor.
先將支線插入支線帽的盡頭(即確保已插入支線帽內的防水橡膠圈)再交連接器卡在主線的分支位置。
First, fully insert the branch wire into the branch cap (ensure it has been inserted into waterproof rubber ring
of the branch wire cap), hen,plugtheconnector intothebranch position of main wire.		 用手?jǐn)Q連接器上端的螺母，使連接器固定在主線分支位置上。
Tighten the nut at the top of connector by hands, to make the connector fix in the branch position of main wire.		 用套筒扳手(勿使用開口扳手)擰連接器機頂端的力矩螺母(遇雙螺母時，請兩個螺母交替擰)，擰至力矩螺母斷裂脫落即可完成安裝(擰力矩螺母的同時，在連接器下端加助力板手，可使安裝更為省力。
Tighten the torque nut at the top of connector (if it is the dual-nut, please tighten them alternately) with the box spanner not the open spanner, till it is cracked and comes off, the installation is completed (while tightening the torque nut, please add the assisted spanner at the bottom of connector, thus, the installation is more comfortable).
TTDM 系列絕緣穿刺線夾(1KV)
TTDM Series insulation piercing connector(1K
型號Model：TTDM-041FJ
適用電壓(KV)Applicable voltage：1
主線截面(mm2)Main line：6~35
支線截面(mm2)Branch line：1.5~10
標稱載流Nominal current(A)：86
螺栓數量(枚)Bolt number (pcs)：1×M8(13)
力矩螺母(Torque nut)：F1309
訂貨號Order number：110602

型號Model：TTDM-051FJ
適用電壓(KV)Applicable voltage：1
主線截面(mm2)Main line：16~95
支線截面(mm2)Branch line：1.5~10
標稱載流Nominal current(A)：86
螺栓數量(枚)Bolt number (pcs)：1×M8(13)
力矩螺母(Torque nut)：F1309
訂貨號Order number：110603

型號Model：TTDM-101FJ
適用電壓(KV)Applicable voltage：1
主線截面(mm2)Main line：6~50
支線截面(mm2)Branch line：(2.5)6~35
標稱載流Nominal current(A)：200
螺栓數量(枚)Bolt number (pcs)：1×M8(13)
力矩螺母(Torque nut)：F1309
訂貨號Order number：110604

型號Model：TTDM-121FJ
適用電壓(KV)Applicable voltage：1
主線截面(mm2)Main line：25~95
支線截面(mm2)Branch line：2.5~25
標稱載流Nominal current(A)：161
螺栓數量(枚)Bolt number (pcs)：1×M8(13)
力矩螺母(Torque nut)：F1309
訂貨號Order number：110605
型號Model：TTDM151FJ
適用電壓(KV)Applicable voltage：1
主線截面(mm2)Main line：25~95
支線截面(mm2)Branch line：(2.5)6~35
標稱載流Nominal current(A)：200
螺栓數量(枚)Bolt number (pcs)：1×M8(13)
力矩螺母(Torque nut)：F1314
訂貨號Order number：110606

型號Model：TTDM201FJ
適用電壓(KV)Applicable voltage：1
主線截面(mm2)Main line：35~95
支線截面(mm2)Branch line：25~95
標稱載流Nominal current(A)：377
螺栓數量(枚)Bolt number (pcs)：1×M8(13)
力矩螺母(Torque nut)：F1318
訂貨號Order number：110607

型號Model：TTDM211FJ
適用電壓(KV)Applicable voltage：1
主線截面(mm2)Main line：35~95
支線截面(mm2)Branch line：16~70
標稱載流Nominal current(A)：310
螺栓數量(枚)Bolt number (pcs)：1×M8(13)
力矩螺母(Torque nut)：F1318
訂貨號Order number：110608

型號Model：TTDM231FJ
適用電壓(KV)Applicable voltage：1
主線截面(mm2)Main line：25~95
支線截面(mm2)Branch line：10~50
標稱載流Nominal current(A)：242
螺栓數量(枚)Bolt number (pcs)：1×M8(13)
力矩螺母(Torque nut)：F1314
訂貨號Order number：110609

型號Model：TTDM241FJ
適用電壓(KV)Applicable voltage：1
主線截面(mm2)Main line：50~150
支線截面(mm2)Branch line：(2.5)6~35
標稱載流Nominal current(A)：200
螺栓數量(枚)Bolt number (pcs)：1×M8(13)
力矩螺母(Torque nut)：F1314
訂貨號Order number：110610

型號Model：TTDM251FJ
適用電壓(KV)Applicable voltage：1
主線截面(mm2)Main line：50~150
支線截面(mm2)Branch line：25~95
標稱載流Nominal current(A)：377
螺栓數量(枚)Bolt number (pcs)：1×M8(13)
力矩螺母(Torque nut)：F1314
訂貨號Order number：110611

型號Model：TTDM271FJ
適用電壓(KV)Applicable voltage：1
主線截面(mm2)Main line：35~120
支線截面(mm2)Branch line：35~120
標稱載流Nominal current(A)：437
螺栓數量(枚)Bolt number (pcs)：1×M8(13)
力矩螺母(Torque nut)：F1318
訂貨號Order number：110612

型號Model：TTDM281FJ
適用電壓(KV)Applicable voltage：1
主線截面(mm2)Main line：50~185
支線截面(mm2)Branch line：(2.5)6~35
標稱載流Nominal current(A)：200
螺栓數量(枚)Bolt number (pcs)：1×M8(13)
力矩螺母(Torque nut)：F1314
訂貨號Order number：110613
型號Model：TTDM301FJ
適用電壓(KV)Applicable voltage：1
主線截面(mm2)Main line：25~95
支線截面(mm2)Branch line：25~95
標稱載流Nominal current(A)：377
螺栓數量(枚)Bolt number (pcs)：2×M8(13)
力矩螺母(Torque nut)：F1314
訂貨號Order number：110614

型號Model：TTDM401FJ
適用電壓(KV)Applicable voltage：1
主線截面(mm2)Main line：50~185
支線截面(mm2)Branch line：50~150
標稱載流Nominal current(A)：504
螺栓數量(枚)Bolt number (pcs)：2×M8(13)
力矩螺母(Torque nut)：F1318
訂貨號Order number：110615

型號Model：TTDM431FJ
適用電壓(KV)Applicable voltage：1
主線截面(mm2)Main line：70~240
支線截面(mm2)Branch line：16~95
標稱載流Nominal current(A)：377
螺栓數量(枚)Bolt number (pcs): 2×M10(17)
力矩螺母(Torque nut)：F1720
訂貨號Order number：110616

型號Model：TTDM441FJ
適用電壓(KV)Applicable voltage：1
主線截面(mm2)Main line：95~240
支線截面(mm2)Branch line：50~150
標稱載流Nominal current(A)：504
螺栓數量(枚)Bolt number (pcs): 2×M10(17)
力矩螺母(Torque nut)：F1725
訂貨號Order number：110617

型號Model：TTDM451FJ
適用電壓(KV)Applicable voltage：1
主線截面(mm2)Main line：95~240
支線截面(mm2)Branch line：95~240
標稱載流Nominal current(A)：530
螺栓數量(枚)Bolt number (pcs): 2×M10(17)
力矩螺母(Torque nut)：F725
訂貨號Order number：110618

型號Model：TTDM551FJ
適用電壓(KV)Applicable voltage：1
主線截面(mm2)Main line：120~400
支線截面(mm2)Branch line：95~240
標稱載流Nominal current(A)：679
螺栓數量(枚)Bolt number (pcs): 2×M10(17)
力矩螺母(Torque nut)：F1737
訂貨號Order number：110619

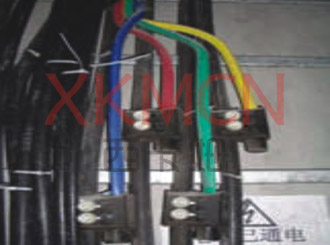

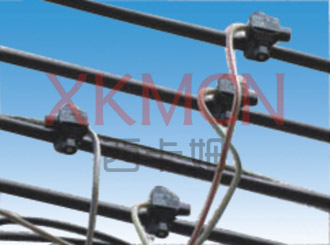

典型應用 Easy installation
