XKMQ-1~4 系列自升接線端子

產品中心

XKMQ-1~4 系列自升接線端子

XKMQ-1~4 系列自升接線端子

如果您有任何問題可以聯系我們！
聯系我們
一、產品概述 Genera
        XKMQ系列自升接線端子專為各類電控配電設備、成套裝置、多回路電表箱及組合式終端電器箱中配線而設計。產品的額定絕緣電壓690V，額定工作電壓380V，******額定工作電流為630A。進線端可連接導線截面為6mm2-70mm2出線端按連接回路數的多少以及接線方式的不同分別可連接導線的截面2.5mm2~25mm2。該產品結構新穎獨特；接線牢固可靠；使用靈活方便。是各類電氣裝置中母線排(匯流排)，接地端子、零線端子排理想的替代產品。
        XKMQ series self-elevating connection terminal is especially designed for wiring in various electric control distribution equipment, complete set of equipment, multi-circuit meter box and terminal combination electrical box. Rated insulation voltage of the product is 690V, rated working voltage is 380V, max rated working current is 630A, incoming terminal can be connected with conductors of sectional area 6mm2-70mm2, outgoing terminal can be connected with conductors of sectional area 2.5mm2~25mm2 respectively according to the circuit number and wiring mode. The product is featured with unique and novel structure, firm and reliable wiring, flexible and convenient operation. It is the ideal substitute for various busbars, earthing terminal and zero line terminal blocks.
二、產品特點 F ea tures
        XKMQ系列自升接線端子，進線端采用自升鏍釘壓線夾直接壓接方式。在壓線夾與鏍釘之間形成自鎖，在震動條件下也不會松動脫弱。安裝方便、構思輕巧、外形美觀，而且對導線具有足夠大的擠壓力，接觸更可靠。
        XKMQ self-elevating connection terminal whose incoming terminal adopts direct crimp connection by self-elevating screw crimping clamp, forms autolocking between crimping clamp and screw, it will not loose or fall under vibration condition. It is featured with convenient installation, light and handy structure, elegant appearance, has enough racking force to the conductor, with reliable contact.
三、安裝與使用 I ns tallationa ndo peration
        本系列產品提供了兩種安裝方式：
1、固定式直接在底板上打孔安裝，安裝螺釘為M5；

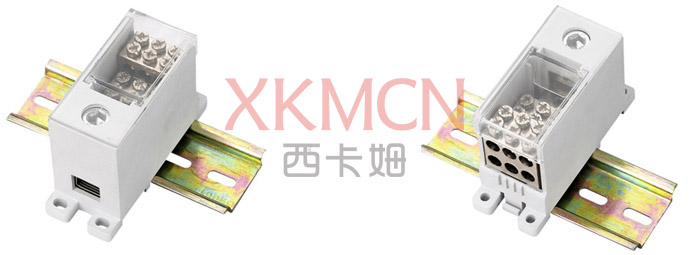

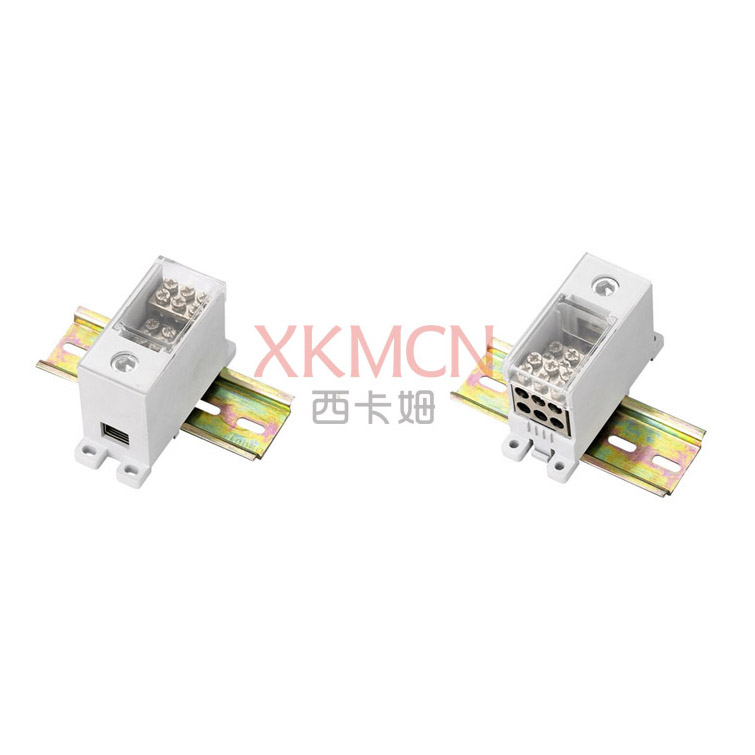

2、卡軌式安裝在TH-35導軌(頂帽軌)上。
        T h is se rie s of products provides two installation modes:
1. Fixed type, drill hole in the base plate and install directly, mounting screw is M5;
2. Rail type, installed on the TH-35 guide rail (top hat rail).

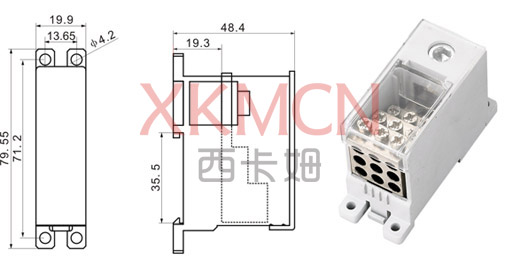

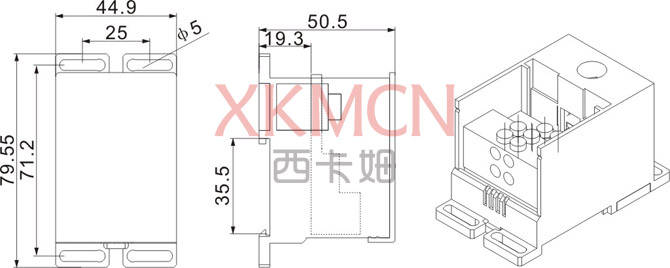

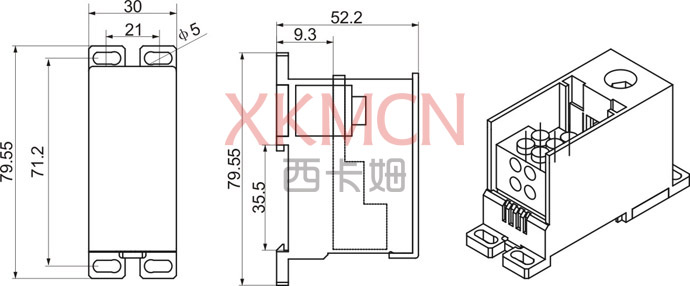

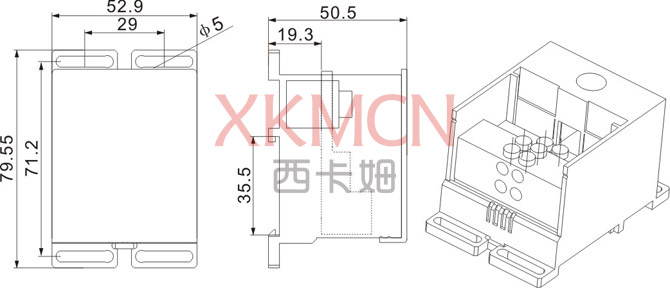

    四、安裝尺寸 Mounting size
XKMQ-1 系列自升接線端子
                                           XKMQ-1 series self-elevating connection terminal

XKMQ-1/2×10
一路進，二路出
進線:6 -50mm2，出線:1 .5-10mm2
One-inlet, two-outlet
Inlet wire 6-50mm2,outlet wire 1.5-10mm2
訂貨號Order number:110469

XKMQ-1/3×10
一路進，三路出
進線6-50mm2，出線1.5-10mm2
One-inlet, three-outlet
Inlet wire：6-50mm2，outlet wire: 1.5-10mm2
訂貨號Order number: 110470

XKMQ-1/4×10
一路進，四路出
進線6-50mm2，出線1.5-10mm2
One-inlet, four-outlet
Inlet wire：6-50mm2，outlet wire: 1.5-10mm2
訂貨號Order number: 110471

XKMQ-1/6×10
一路進，六路出
進線: 6-50mm2，出線: 1.5-10mm2
One-inlet, six-outlet
Inlet wire：6-50mm2，outlet wire: 1.5-10mm2
訂貨號Order number: 110472

XKMQ-2 系列自升接線端子
XKMQ-2 series self-elevating connection terminal

XKMQ-2/2×25
一路進，二路出
進線：6-50(70)mm2，出線：1.5-25mm2
One-inlet, two-outlet
Inlet wire: 6-50(70)mm2， outlet wire: 1.5-25mm2
訂貨號Order number：110473

XKMQ-2/3×16
一路進，三路出
進線：6-50(70)mm2，出線：1.5-16mm2
One-inlet, three-outlet
Inlet wire:6-50(70)mm2，outlet wire:1.5-16mm2
訂貨號Order number：110474

XKMQ-2/4×16
一路進，四路出
進線：6-50(70)mm2，出線：1.5-16mm2
One-inlet, four-outlet
Inlet wire: 6-50(70)mm2，outlet wire: 1.5-16mm2
訂貨號Order number：110475

XKMQ-2/6×16
一路進，六路出
進線：6-50(70)mm2，出線：1.5-16mm2
One-inlet, six-outlet
Inlet wire:6-50(70)mm2，outlet wire:1.5-16mm2
訂貨號Order number：110476

XKMQ-2/8×10
一路進，八路出
進線：6-50(70)mm2，出線：1.5-10mm2
One-inlet, eight-outlet
Inlet wire: 6-50(70)mm2，outlet wire: 1.5-10mm2
訂貨號Order number：110477

XKMQ-2/9×16
一路進，九路出
進線：6-50(70)mm2，出線：1.5-16mm2
One-inlet, nine-outlet
Inlet wire:6-50(70)mm2，outlet wire:1.5-16mm2
訂貨號Order number：110478

XKMQ-2/12×10
一路進，十二路出
進線：6-50(70)mm2，出線：1.5-10mm2
One-inlet, twelve-outlet
Inlet wire: 6-50(70)mm2，outlet wire: 1.5-10mm2
訂貨號Order number：110479
XKMQ-3 系列自升接線端子
XKMQ-3 series self-elevating connection terminal
XKMQ-3/8×16
一路進，八路出
進線：6-50(70)mm2，出線：1.5-16mm2
One-inlet, eight-outlet
Inlet wire：6-50(70)mm2,outlet wire：1.5-16mm2
訂貨號Order number：110480

XKMQ-3/10×16
一路進，十路出
進線：6-50(70)mm2，出線：1.5-16mm2
One-inlet, ten-outlet
Inlet wire：6-50(70)mm2,outlet wire：1.5-16mm2
訂貨號Order number：110481

XKMQ-3/12×16
一路進，十二路出
進線：6-50(70)mm2, 出線：1.5-16mm2
One-inlet, twelve-outlet
Inlet wire：6-50(70)mm2,outlet wire：1.5-16mm2
訂貨號Order number：110483

XKMQ-3/16×10
一路進，十六路出
進線：6-50(70)mm2，出線：1.5-10mm2
One-inlet, sixteen-outlet
Inlet wire：6-50(70)mm2,outlet wire：1.5-10mm2
訂貨號Order number：110482

XKMQ-3/18×10
一路進，十八路出
進線：6-50(70)mm2，出線：1.5-10mm2
One-inlet, eighteen-outlet
Inlet wire：6-50(70)mm2,outlet wire：1.5-10mm2
訂貨號Order number：110484

XKMQ-4 系列自升接線端子
XKMQ-4 series self-elevating connection termina

XKMQ-4/16×16
一路進，十六路出
進線：6-50(70)mm2，出線：1.5-16mm2
One-inlet, sixteen-outlet
Inlet wire:6-50(70)mm2，outlet wire:1.5-16mm2
訂貨號Order number：110485

XKMQ-4/18×16
一路進，十八路出
進線：6-50(70)mm2，出線：1.5-10mm2
One-inlet, eighteen-outlet
Inlet wire:6-50(70)mm2，outlet wire:1.5-10mm2
訂貨號Order number：110486

XKMQ-4/24×6
一路進，二十四路出
進線：6-50(70)mm2，出線：1.5-10mm2
One-inlet, twentyfour-outlet
Inlet wire:6-50(70)mm2，outlet wire:1.5-10mm2
訂貨號Order number：110487
