XKMF系列多用途封閉式防竊電接線端子精巧型

當前位置：

產品中心

XKMF系列多用途封閉式防竊電接線端子精巧型

XKMF系列多用途封閉式防竊電接線端子精巧型

如果您有任何問題可以聯系我們！
聯系我們
多回路Multi-circuit
一、產品概述 General

      XKMSF系列多用途封閉式防竊電接線端子專為各類電控配電設備、成套裝置、多回路電表箱及組合式終端電器箱中配線而設計。產品的額定絕緣電壓690V，額定工作電壓380V，******額定工作電流為630A。進線端可連接導線截面為6mm2-185mm2出線端按連接回路數的多少以及接線方式的不同分別可連接導線的截面2.5mm2~185mm2。該產品結構新穎獨特；接線牢固可靠；使用靈活方便。是各類電氣裝置中母線排(匯流排)，接地端子、零線端子排理想的替代產品。

      XKMSF Series terminal block (anti-electricity-theft) is specially designed for wire layouts in various electric control distribution equipment, complete sets, multi-circuit meter boxes and combined type terminal unit boxes. Its rated insulation voltage is 690V, rated operating voltage is 380V, max rated operating current is 630A. The inlet end can be connected with conductors of 6mm2~185mm2 in sectional area, the outlet end can be connected with conductors of 2.5mm2~185mm2 in sectional area according to the circuit number and wiring mode. The product possesses advantages of novel structure, reliable wiring, convenient operation, it really is the ideal successor of bus bar, earth terminal and zero line terminal block.

二、產品特點 Features

      SKMSF系列多用途封閉式防竊電接線端子由導電體，且有封閉式絕緣座和防護罩組成，帶有防盜竊左、右鉛封裝置，安裝方便、構思精巧、外形美觀、結構可靠。壓線螺釘為高強度的緊定螺釘，底部為特制的球形，壓線時對導線無損傷，而且對導線具有足夠大的擠壓力，接觸更可靠。

      SKMSF series multi-purpose anti-electricity-theft connection terminal is made upof electric conductor, enclosed type bench insulator and protective cover, with right andleft anti-theft lead seal device, it is convenient in installation, and has exquisite structure,elegant appearance and reliable construction. We adopt high strength set screw aspress line screw, and use special spherical bottom, which guarantees enough pressureto the press line without damaging it, and makes sure that there is a reliable touch.

固定式Fixed type

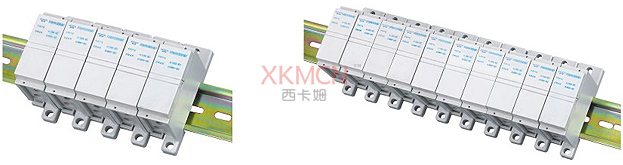

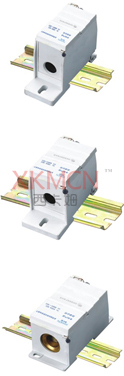

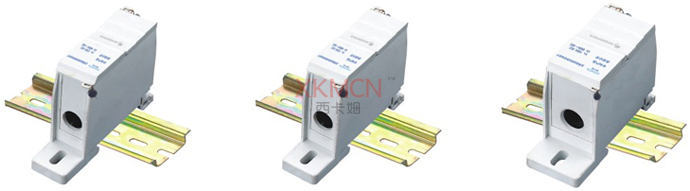

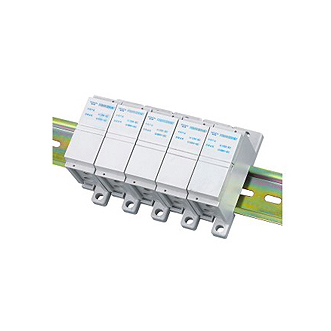

卡軌式 Rail type
三、安裝與使用 Installation and operation

      本系列產品提供了兩種安裝方式：1、固定式直接在底板上打孔安裝，安裝螺釘為M5；2、卡軌式安裝在TH-35導軌(頂帽軌)上。接入導線建議使用多芯線，導線插入肓孔時要確認插到底后方能往下擰螺釘，以防誤接。當接入導線截面較小，且導線絕緣能塞進接線孔時，在確保導體接觸可靠的前提下，允許絕緣進入接線孔。當使用時或線路進行維護需要要打開防護罩時，只需在防護罩的搭勾處向內用手輕捏便可取下，亦可用螺絲刀從搭勾處插入，輕輕旋轉即可取下。

      This series of products provides two types of installation mode: 1. Fixed type, drill hole on the bottom plate and install directly, mounting screw is M5; 2. Rail type mounting,
install on TH-35 rail. We suggest using multi-core line as inlet wire, when inserting the conductor to blind hole, make sure that the conductor should be fully inserted that you can screw down the bolt, otherwise, you may make a wrong connection. When the sec-
tional area of inlet wire is rather small, but the wire insulation part can be squeezed into
the connection hole, on the premise of reliable touch of conductor, the insulation part is

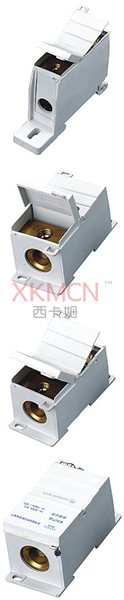

allowed to entry the connection hole. When wanting to open the protective cover for
operating or maintaining, just pinch the lapping part of protective cover by hand to take
off the cover, or insert into the lapping part by screw driver and rotate lightly to take off
the cover.
四、訂貨須知 Notification of order

      訂貨時請注明型號(或訂貨號)和數量即可。 SKMSF系列多用途端子，可定制非標各種進線和出線平方線數。

      When placing an order, please indicate the model (or order No.) and quantity clearly.
SKMSF series multi-purpose terminal can be customized with various non-standard inlet
and outlet wire square number.

SKMSF-1/10-35系列(一進多出)
SKMSF-1/10-35 Series (one-inlet multi-outlet)

安裝尺寸
Mounting size

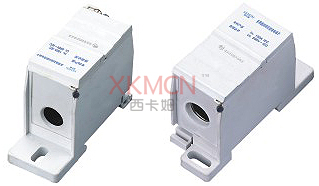

SKMSF-1/10-35/1×35
一路進，一路出
進線：16-35mm2，出線：10-35mm2
One-inlet, one-outlet
Inlet wire：16-35mm2，outlet wire：10-35mm2
訂貨號Order number：110254

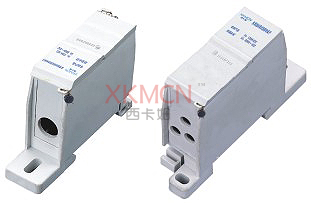

SKMSF-1/10-35/2×25
一路進，二路出
進線：10-35mm2，出線：6-25mm2
One-inlet, two-outlet
Inlet wire：16-35mm2，outlet wire：6-25mm2
訂貨號Order number：110255
SKMSF-1/10-35/3×10
一路進，三路出
進線：10-35mm2，出線：2.5-10mm2
One-inlet, three-outlet
Inlet wire：16-35mm2，outlet wire：2.5-10mm2
訂貨號Order number：110256
SKMSF-1/10-35/4×10
一路進，四路出
進線：10-35mm2，出線：2.5-10mm2
One-inlet, four-outlet
Inlet wire：10-35mm2，outlet wire：2.5-10mm2
訂貨號Order number：110257

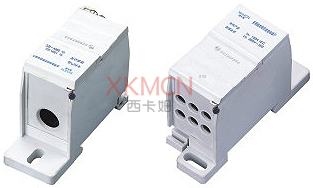

SKMSF-1/10-35/6×6
一路進，六路出
進線：10-35mm2，出線：1.5-6mm2
One-inlet, six-outlet
Inlet wire：10-35mm2，outlet wire：1.5-6mm2
訂貨號Order number：110258
SKMSF-1/10-35/9×6
一路進，九路出
進線：10-35mm2，出線：1.5-6mm2
One-inlet, nine-outlet
Inlet wire：16-35mm2，outlet wire：1.5-6mm2
訂貨號Order number：110259
SKMSF-1/16-50系列(一進多出)
SKMSF-1/16-50 Series (one-inlet multi-outlet)

安裝尺寸
Mounting size

SKMSF-1/16-50/1×50
一路進，一路出
進線：16-50mm2，出線：16-50mm2
One-inlet, one-outlet
Inlet wire：16-50mm2，outlet wire：16-50mm2
訂貨號Order number：110260
SKMSF-1/16-50/2×35
一路進，二路出
進線：16-50mm2，出線：10-35mm2
One-inlet, two-outlet
Inlet wire：10-50mm2，outlet wire：10-35mm2
訂貨號Order number：110261
SKMSF-1/16-50/3×25
一路進，三路出
進線：16-50mm2，出線：6-25mm2
One-inlet, three-outlet
Inlet wire：16-50mm2，outlet wire：6-25mm2
訂貨號Order number：110262
SKMSF-1/16-50/4×25
一路進，四路出
進線：16-50mm2，出線：6-25mm2
One-inlet, four-outlet
Inlet wire：16-50mm2，outlet wire：6-25mm2
訂貨號Order number：110263
SKMSF-1/16-50/6×16
一路進，六路出
進線：16-50mm2，出線：6-16mm2
One-inlet, six-outlet
Inlet wire：16-50mm2，outlet wire：6-16mm2
訂貨號Order number：110264
SKMSF-1/16-50/9×10
一路進，九路出
進線：16-50mm2，出線：2.5-10mm2
One-inlet, nine-outlet
Inlet wire：16-50mm2，outlet wire：2.5-10mm2
訂貨號Order number：110265

SKMSF-1/16-50/12×6
一路進，十二路出
進線：16-50mm2，出線：1.5-6mm2
One-inlet, twelve-outlet
Inlet wire：16-50mm2，outlet wire：1.5-6mm2
訂貨號Order number：110266

SKMSF-1/25-70系列多用途封閉式防竊電接線端子(一進多出)
SKMSF-1/25-70 Series terminal block (one-inlet multi-outlet)

安裝尺寸
Mounting size

SKMSF-1/25-70/1×70
一路進，一路出
進線：25-70mm2，出線：25-70mm2
One-inlet, one-outlet
Inlet wire：25-70mm2，outlet wire：25-70mm2
訂貨號Order number：110267
SKMSF-1/25-70/2×70
一路進，二路出
進線：25-70mm2，出線：25-70mm2
Inlet wire：25-70mm2，outlet wire：25-70mm2
One-inlet, two-outlet
訂貨號Order number：110268
SKMSF-1/25-70/3×35
一路進，三路出
進線：25-70mm2，出線：6-35mm2
Inlet wire：25-70mm2，outlet wire：6-35mm2
One-inlet, three-outlet
訂貨號Order number：110269
SKMSF-1/25-70/4×25
一路進，四路出
進線：25-70mm2，出線：6-25mm2
Inlet wire：25-70mm2，outlet wire：6-25mm2
One-inlet, four-outlet
訂貨號Order number：110270
SKMSF-1/25-70/6×25
一路進，六路出
進線：25-70mm2，出線：6-25mm2
Inlet wire：25-70mm2，outlet wire：6-25mm2
One-inlet, six-outlet
訂貨號Order number：110271
SKMSF-1/25-70/8×16
一路進，八路出
進線：25-70mm2，出線：6-16mm2
Inlet wire：25-70mm2，outlet wire：6-16mm2
One-inlet, eight-outlet
訂貨號Order number：110272
SKMSF-1/25-70/10×6
一路進，十路出
進線：25-70mm2，出線：6-16mm2
Inlet wire：25-70mm2，outlet wire：6-16mm2
One-inlet, ten-outlet
訂貨號Order number：110273
SKMSF-1/25-70/12×6
一路進，十二路出
進線：25-70mm2，出線：1.5-6mm2
Inlet wire：25-70mm2，outlet wire：1.5-6mm2
One-inlet, twelve-outlet
訂貨號Order number：110274
SKMSF-1/25-70/13×6
一路進，十三路出
進線：25-70mm2，出線：1.5-6mm2
Inlet wire：25-70mm2，outlet wire：1.5-6mm2
One-inlet,thirteen-outlet
訂貨號Order number：110275
SKMSF-1/25-70/14×6
一路進，十四路出
進線：25-70mm2，出線：1.5-6mm2
Inlet wire：25-70mm2，outlet wire：1.5-6mm2
One-inlet, fourteen-outlet
訂貨號Order number：110276

SKMSF-1/25-70/15×6
一路進，十五路出
進線：25-70mm2，出線：1.5-6mm2
Inlet wire：25-70mm2，outlet wire：1.5-6mm2
One-inlet, fifteen-outlet
訂貨號Order number：110277

SKMSF-1/70-185系列(一進多出)
SKMSF-1/70-185 Series (one-inlet multi-outlet)

安裝尺寸
Mounting size

SKMSF-1/70-185/1×185
一路進，一路出
進線：70-185mm2，出線：70-185mm2
One-inlet, one-outlet
Inlet wire：70-185mm2，outlet wire：70-185mm2
訂貨號Order number：110278
SKMSF-1/70-185/2×120
一路進，二路出
進線：70-185mm2，出線：50-120mm2
One-inlet,two-outlet
Inlet wire：70-185mm2，outlet wire：50-120mm2
訂貨號Order number：110279
SKMSF-1/70-185/3×50
一路進，三路出
進線：70-185mm2，出線：16-50mm2
One-inlet, three-outlet
Inlet wire：70-185mm2，outlet wire：16-50mm2
訂貨號Order number：110280
SKMSF-1/70-185/4×35
一路進，四路出
進線：70-185mm2，出線：6-35mm2
One-inlet, four-outlet
Inlet wire：70-185mm2，outlet wire：6-35mm2
訂貨號Order number：110281
SKMSF-1/70-185/6×25
一路進，六路出
進線：70-185mm2，出線：6-25mm2
One-inlet, six-outlet
Inlet wire：70-185mm2，outlet wire：6-25mm2
訂貨號Order number：110282
SKMSF-1/70-185/8×25
一路進，八路出
進線：70-185mm2，出線：6-25mm2
One-inlet, eight-outlet
Inlet wire：70-185mm2，outlet wire：6-25mm2
訂貨號Order number：110283
SKMSF-1/70-185/10×16
一路進，十路出
進線：70-185mm2，出線：6-16mm2
One-inlet, ten-outlet
Inlet wire：70-185mm2，outlet wire：6-16mm2
訂貨號Order number：110284
SKMSF-1/70-185/12×16
一路進，十二路出
進線：70-185mm2，出線：6-16mm2
One-inlet, twelve-outlet
Inlet wire：70-185mm2，outlet wire：6-16mm2
訂貨號Order number：110285
SKMSF-1/70-185/15×16
一路進，十五路出
進線：70-185mm2，出線：6-16mm2
One-inlet, fifteen-outlet
Inlet wire：70-185mm2，outlet wire：6-16mm2
訂貨號Order number：110286
SKMSF-1/70-185/18×10
一路進，十八路出
進線：70-185mm2，出線：2.5-10mm2
One-inlet, eighteen-outlet
Inlet wire：70-185mm2，outlet wire：2.5-10mm2
訂貨號Order number：110287

SKMSF-1/70-185/21×6
一路進，二十一路出
進線：70-185mm2，出線：1.5-6mm2
One-inlet, twenty-one-outlet
Inlet wire：70-185mm2，outlet wire：1.5-6mm2
訂貨號Order number：110288

SKMSF-2/6-25系列(二進多出)
SKMSF-1/6-25 Series (two-inlet multi-outlet)

安裝尺寸
Mounting size

SKMSF-2/6-25/2×25
二路進，二路出
進線：6-25mm2，出線：6-25mm2
Two-inlet, two-outlet
Inlet wire：6-25mm2，outlet wire：6-25mm2
訂貨號Order number：110289
SKMSF-2/6-25/3×10
二路進，三路出
進線：6-25mm2，出線：2.5-10mm2
Two-inlet, three-outlet
Inlet wire：6-25mm2，outlet wire：2.5-10mm2
訂貨號Order number：110290
SKMSF-2/6-25/4×10
二路進，四路出
進線：6-25mm2，出線：2.5-10mm2
Two-inlet, four-outlet
Inlet wire：6-25mm2，outlet wire：2.5-10mm2
訂貨號Order number：110291
SKMSF-2/6-25/6×6
二路進，六路出
進線：6-25mm2，出線：1.5-6mm2
Two-inlet, six-outlet
Inlet wire：6-25mm2，outlet wire：1.5-6mm2
訂貨號Order number：110292

SKMSF-2/6-25/9×6
二路進，九路出
進線：6-25mm2，出線：1.5-6mm2
Two-inlet, nine-outlet
Inlet wire：6-25mm2，outlet wire：1.5-6mm2
訂貨號Order number：110293

SKMSF-2/25-70系列(二進多出)
SKMSF-2/25-70 Series (two-inlet multi-outlet)
SKMSF-2/25-70/12×6
二路進，十二路出
進線：25-70mm2，出線：1.5-6mm2
Two-inlet, twelve-outlet
Inlet wire：25-70mm2，outlet wire：1.5-6mm2
訂貨號Order number：110294
SKMSF-2/25-70/13×6
二路進，十三路出
進線：25-70mm2，出線：1.5-6mm2
Two-inlet, thirteen-outlet
Inlet wire：25-70mm2，outlet wire：1.5-6mm2
訂貨號Order number：110295
SKMSF-2/25-70/14×6
二路進，十四路出
進線：25-70mm2，出線：1.5-6mm2
Two-inlet, fourteen-outlet
Inlet wire：25-70mm2，outlet wire：1.5-6mm2
訂貨號Order number：110296
SKMSF-2/25-70/15×6
二路進，十五路出
進線：25-70mm2，出線：1.5-6mm2
Two-inlet, fifteen-outlet
Inlet wire：25-70mm2，outlet wire：1.5-6mm2
訂貨號Order number：110297
SKMSF-2/50-120系列(二進多出)
SKMSF-2/50-120 Series (two-inlet multi-outlet)

安裝尺寸
Mounting size

SKMSF-2/50-120/2×120
二路進，二路出
進線：50-120mm2，出線：50-120mm2
Two-inlet, two-outlet
Inlet wire：50-120mm2，outlet wire：50-120mm2
訂貨號Order number：110298
SKMSF-2/50-120/3×50
二路進，三路出
進線：50-120mm2，出線：16-50mm2
Two-inlet, three-outlet
Inlet wire：50-120mm2，outlet wire：16-50mm2
訂貨號Order number：110299
SKMSF-2/50-120/4×35
二路進，四路出
進線：50-120mm2，出線：6-35mm2
Two-inlet, four-outlet
Inlet wire：50-120mm2，outlet wire：6-35mm2
訂貨號Order number：110300
SKMSF-2/50-120/6×25
二路進，六路出
進線：50-120mm2，出線：6-25mm2
Two-inlet, six-outlet
Inlet wire：50-120mm2，outlet wire：6-25mm2
訂貨號Order number：110301
SKMSF-2/50-120/8×25
二路進，八路出
進線：50-120mm2，出線：6-25mm2
Two-inlet, eight-outlet
Inlet wire：50-120mm2，outlet wire：6-25mm2
訂貨號Order number：110302
SKMSF-2/50-120/10×16
二路進，十路出
進線：50-120mm2，出線：6-16mm2
Two-inlet, ten-outlet
Inlet wire：50-120mm2，outlet wire：6-16mm2
訂貨號Order number：110303
SKMSF-2/50-120/12×16
二路進，十二路出
進線：50-120mm2，出線：6-16mm2
Two-inlet, twelve-outlet
Inlet wire：50-120mm2，outlet wire：6-16mm2
訂貨號Order number：110304
SKMSF-2/50-120/15×16
二路進，十五路出
進線：50-120mm2，出線：6-16mm2
Two-inlet, fifteen-outlet
Inlet wire：50-120mm2，outlet wire：6-16mm2
訂貨號Order number：110305
SKMSF-2/50-120/18×10
二路進，十八路出
進線：50-120mm2，出線：2.5-10mm2
Two-inlet, eighteen-outlet
Inlet wire：50-120mm2，outlet wire：2.5-10mm2
訂貨號Order number：110306
SKMSF-2/50-120/21×6
二路進，二十一路出
進線：50-120mm2，出線：1.5-6mm2
Two-inlet, twenty-one-outlet
Inlet wire：50-120mm2，outlet wire：1.5-6mm2
訂貨號Order number：110307
