| XKMF 系列絕緣導線接地保護線夾(1kV) XKMF Series insulation piercing connector(1kV |
| |

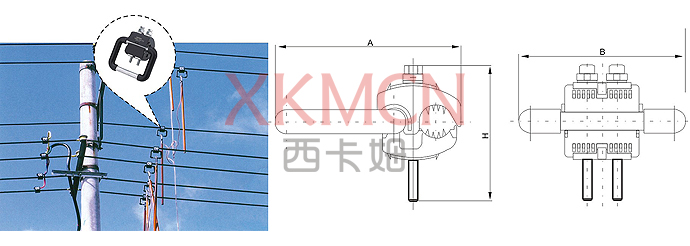

XKMF系列導線接地保護線夾主要尺寸
XKMF Main dimensions | |
 |
| 型號Model：XKMF1-95/25 |
|
| 適用電壓(KV)Applicable voltage：1 |
|
| 適用導線(mm2)Applicable lead：25~95 |
|
| 標稱載流Nominal current(A)：257 |
|
| 外形尺寸Dimension：A152×B106×H87 |
|
| 螺栓數量(枚)Bolt number (pcs)：2 |
|
| 訂貨號Order number：110551 |
| | |
| |
 |
| 型號Model：XKM/F1-120/35 |
|
| 適用電壓(KV)Applicable voltage：1 |
|
| 適用導線(mm2)Applicable lead：35~120 |
|
| 標稱載流Nominal current(A)：299 |
|
| 外形尺寸Dimension：A152×B106×H87 |
|
| 螺栓數量(枚)Bolt number (pcs)：2 |
|
| 訂貨號Order number：110552 |
| | |
| |
 |
| 型號Model：XKMF-95/25 |
|
| 適用電壓(KV)Applicable voltage：1 |
|
| 適用導線(mm2)Applicable lead：25~95 |
|
| 標稱載流Nominal current(A)：257 |
|
| 外形尺寸Dimension：A145×B140×H95 |
|
| 螺栓數量(枚)Bolt number (pcs)：2 |
|
| 訂貨號Order number：110553 |
| | |
| |
 |
| 型號Model：XKMF-120/35 |
|
| 適用電壓(KV)Applicable voltage：1 |
|
| 適用導線(mm2)Applicable lead：35~120 |
|
| 標稱載流Nominal current(A)：299 |
|
| 外形尺寸Dimension：A145×B140×H95 |
|
| 螺栓數量(枚)Bolt number (pcs)：2 |
|
| 訂貨號Order number：110554 |
| | |
| |
 |
| 型號Model：XKMF-185/95 |
|
| 適用電壓(KV)Applicable voltage：1 |
|
| 適用導線(mm2)Applicable lead：95~185 |
|
| 標稱載流Nominal current(A)：470 |
|
| 外形尺寸Dimension：A152×B140×H113 |
|
| 螺栓數量(枚)Bolt number (pcs)：2 |
|
| 訂貨號Order number：110555 |
| | |
| |
 |
| 型號Model：XKMF-240/150 |
|
| 適用電壓(KV)Applicable voltage：1 |
|
| 適用導線(mm2)Applicable lead：150~240 |
|
| 標稱載流Nominal current(A)：476 |
|
| 外形尺寸Dimension：A160×B140×H113 |
|
| 螺栓數量(枚)Bolt number (pcs)：2 |
|
| 訂貨號Order number：110556 |
| | |
